JEDEC, организация по стандартизации в полупроводниковой промышленности, разрабатывающая промышленные стандарты в области твердотельной электроники (полупроводники, память), созданная более 50 лет назад, является глобальной организацией. Сформулированные ею стандарты перенимаются и принимаются многими отраслями. Технические данные открыты и бесплатны, только за некоторые данные необходимо взимать плату. Итак, вы можете зайти на официальный сайт, чтобы зарегистрироваться и скачать, контент содержит определения профессиональных терминов, характеристики продукции, методы испытаний, требования к испытаниям на надежность... Он охватывает широкий спектр тем.
Веб-сайт запроса и загрузки спецификаций JEDEC: https://www.jedec.org/
JEP122G-2011 Механизм отказа и модель полупроводниковых компонентов
Ускоренные испытания на срок службы используются для предварительного выявления потенциальных причин отказа полупроводников и оценки возможной интенсивности отказов. В этом разделе представлены соответствующие формулы энергии активации и коэффициента ускорения для оценки и статистики частоты отказов при ускоренных испытаниях на срок службы.

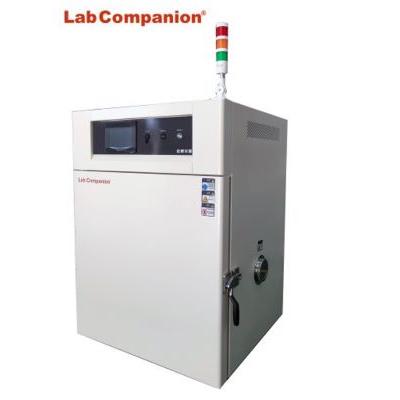

Рекомендуемое оборудование: камера для испытаний при высоких и низких температурах, камера для испытаний на горячий и холодный удар, камера для ускоренных испытаний на долговечность, система измерения сопротивления поверхностной изоляции SIR
JEP150.01-2013 Механизм отказа при стресс-тестировании, связанный со сборкой твердотельных компонентов для поверхностного монтажа
GBA и LCC прикрепляются к печатной плате с использованием более часто используемого набора ускоренных тестов надежности для оценки тепловыделения производственного процесса и продукта, выявления потенциальных механизмов отказа или любой причины, которая может вызвать ошибочный отказ.
Рекомендуемое оборудование: камера для испытаний при высоких и низких температурах, камера для испытаний на горячий и холодный удар, камера для ускоренных испытаний на долговечность.
JESD22-A100E-2020 Испытание на долговечность при циклическом смещении температуры и влажности на поверхностную конденсацию
Проверьте надежность негерметичных полупроводниковых устройств во влажной среде с помощью циклического изменения температуры + влажности + смещения тока. В этой спецификации испытаний используется метод [циклическое изменение температуры + влажность + токовое смещение] для ускорения проникновения молекул воды через внешний защитный материал (герметик) и защитный слой на границе раздела между металлическим проводником. Такой тест приведет к образованию конденсата на поверхности. Его можно использовать для подтверждения явлений коррозии и миграции на поверхности испытуемого продукта.
Рекомендуемое оборудование: испытательная камера для высоких и низких температур
JESD22-A101D.01-2021 Испытание на срок службы при установившейся температуре и смещении влажности
Этот стандарт определяет методы и условия проведения испытаний на долговечность при температуре и влажности с приложенным смещением для оценки надежности негерметичных корпусных полупроводниковых устройств (например, герметичных ИС) во влажной среде.
Условия повышенной температуры и влажности используются для ускорения проникновения влаги через внешние защитные материалы (герметики или уплотнения) или по границе раздела между внешними защитными покрытиями и проводниками и другими сквозными деталями.
Рекомендуемое оборудование: испытательная камера для высоких и низких температур
JESD22-A102E-2015 беспристрастный тест PCT пакета IC
Чтобы оценить целостность негерметично упакованных устройств от водяного пара в среде с конденсированным или насыщенным водяным паром, образец помещается в конденсированную среду с высокой влажностью и под высоким давлением, чтобы водяной пар мог проникнуть в упаковку, обнажая слабые места в упаковке. пакета, такие как расслоение и коррозия слоя металлизации. Этот тест используется для оценки новых структур упаковки или обновлений материалов и конструкций корпуса упаковки. Следует отметить, что в этом тесте будут присутствовать некоторые внутренние или внешние механизмы сбоев, которые не соответствуют реальной ситуации приложения. Поскольку поглощенный водяной пар снижает температуру стеклования большинства полимерных материалов, может возникнуть нереальный режим разрушения, когда температура превышает температуру стеклования.
Рекомендуемое оборудование: Камера для ускоренных испытаний на долговечность.
JESD22-A104F-2020 Температурный цикл
Испытание температурного цикла (TCT) — это испытание надежности части ИС, подвергающейся воздействию чрезвычайно высокой и чрезвычайно низкой температуры, с преобразованием температуры туда и обратно между испытаниями, часть ИС неоднократно подвергается воздействию этих условий после указанного количества циклов. , в процессе необходимо указать скорость изменения температуры (℃/мин), а также подтвердить, эффективно ли температура проникает в испытуемый продукт.

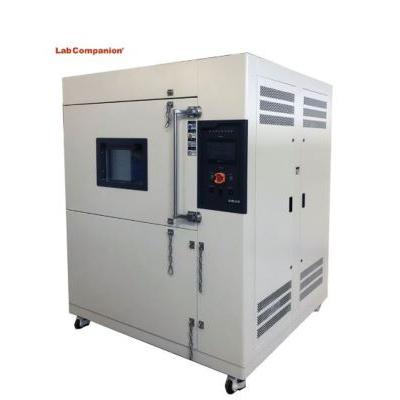

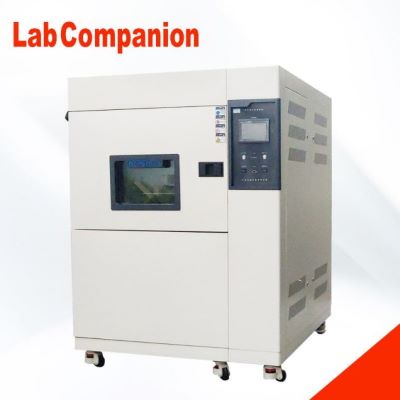

Рекомендуемое оборудование: камера для испытаний на термический удар
JESD22-A105D-2020 Цикл мощности и температуры
Это испытание применимо к полупроводниковым компонентам, на которые влияет температура. При этом испытательный источник питания необходимо включать или выключать при заданных условиях высокой и низкой разницы температур. Тест температурного цикла и источника питания предназначен для подтверждения несущей способности компонентов, а цель состоит в том, чтобы смоделировать наихудшую ситуацию, которая может возникнуть на практике.
Рекомендуемое оборудование: камера для испытаний на термический удар
JESD22-A106B.01-2016 Температурный шок
Это испытание на температурный удар проводится для определения устойчивости и воздействия полупроводниковых компонентов на внезапное воздействие экстремально высоких и низких температур. Скорость изменения температуры в этом тесте слишком велика, чтобы имитировать реальное фактическое использование. Цель состоит в том, чтобы оказать более сильное воздействие на полупроводниковые компоненты, ускорить повреждение их уязвимых мест и выяснить возможный потенциальный ущерб.
Рекомендуемое оборудование: камера для испытаний на термический удар
JESD22-A110E-2015 Высокоскоростной тест HAST на долговечность со смещением
Согласно спецификациям JESD22-A110, как THB, так и BHAST используются для испытаний компонентов при высокой температуре и влажности, и процесс испытаний должен быть смещенным, чтобы ускорить коррозию компонентов. Разница между BHAST и THB заключается в том, что они могут эффективно сократить время тестирования, необходимое для исходного теста THB.
Рекомендуемое оборудование: Камера для ускоренных испытаний на долговечность.
Пластиковое устройство для поверхностного монтажа JESD22A113I перед испытанием на надежность
Для незакрытых деталей SMD предварительная обработка может смоделировать проблемы с надежностью, которые могут возникнуть во время сборки печатной платы из-за повреждений, вызванных влажностью упаковки, и выявить потенциальные дефекты при сборке SMD и печатной платы оплавлением в условиях испытаний. этой спецификации.
Рекомендуемое оборудование: камера для испытаний при высоких и низких температурах, камера для испытаний на горячий и холодный удар.
JESD22-A118B-2015 Беспристрастное ускоренное испытание на долговечность при высокой скорости
Чтобы оценить устойчивость негерметичных компонентов упаковки к влаге в нейтральных условиях, подтвердите их влагостойкость, надежность и ускоренную коррозию и старение, что можно использовать в качестве испытания, аналогичного JESD22-A101, но при более высокой температуре. Это испытание представляет собой ускоренное испытание на срок службы с использованием условий температуры и влажности без конденсации. В ходе этого испытания необходимо контролировать скорость подъема и охлаждения в скороварке, а также влажность во время охлаждения.
Рекомендуемое оборудование: Камера для ускоренных испытаний на долговечность.
JESD22-A119A-2015 Испытание срока хранения при низких температурах
В случае отсутствия смещения, путем моделирования низкотемпературной среды для оценки способности продукта выдерживать и сопротивляться низкой температуре в течение длительного времени, в процессе испытаний не возникает смещения, и электрические испытания могут быть проведены после испытания. возвращается к нормальной температуре
Рекомендуемое оборудование: испытательная камера для высоких и низких температур
JESD22-A122A-2016 Испытание силового цикла
Предоставляет стандарты и методы тестирования циклов питания корпусов твердотельных компонентов посредством смещенных циклов переключения, которые вызывают неравномерное распределение температуры внутри корпуса (платная плата, разъем, радиатор), имитирует режим ожидания и работу при полной нагрузке, а также тестирование жизненного цикла. для связанных соединений в пакетах твердотельных компонентов. Этот тест дополняет и дополняет результаты тестов JESD22-A104 или JESD22-A105, которые не могут моделировать суровые условия, такие как машинные отделения или самолеты и космические челноки.
Рекомендуемое оборудование: камера для испытаний на термический удар
JESD94B-2015 Квалификации для конкретных приложений используют методы тестирования, основанные на знаниях.
Тестирование устройств с использованием коррелированных методов тестирования надежности обеспечивает масштабируемый подход к другим механизмам отказа и тестовым средам, а также оценку срока службы с использованием коррелированных моделей срока службы.
Рекомендуемое оборудование: камера для испытаний при высоких и низких температурах, камера для испытаний на горячий и холодный удар, камера для ускоренных испытаний на долговечность.
