Метод испытаний IEC 68-2-66 Cx: Устойчивое влажное тепло (негерметичный насыщенный пар)

Предисловие

Целью данного метода испытаний является предоставление стандартизированной процедуры оценки сопротивления небольших электротехнических изделий (в первую очередь негерметичных компонентов) в испытательной камере при высоких и низких температурах и во влажной среде.

Объем

Данный метод испытаний применяется для ускоренных испытаний на воздействие влажного тепла небольших электротехнических изделий.

Ограничения

Данный метод не подходит для проверки внешних воздействий на образцы, таких как коррозия или деформация.

Процедура испытания

1. Предварительная проверка

• Образцы должны пройти визуальный, размерный и функциональный контроль, как указано в соответствующих стандартах.

2. Размещение образца

• Образцы помещаются в испытательную камеру при лабораторных условиях температуры, относительной влажности и атмосферного давления.

3.Приложение напряжения смещения (если применимо)

• Если соответствующий стандарт требует применения напряжения смещения, его следует применять только после того, как образец достигнет теплового и влажностного равновесия.

4. Повышение температуры и влажности

• Температура должна быть повышена до указанного значения. В течение этого периода воздух в камере должен быть вытеснен паром.
• Температура и относительная влажность не должны превышать установленных пределов.
• На образце не должно образовываться конденсата.
• Стабилизация температуры и влажности должна быть достигнута в течение 1,5 часов. Если продолжительность испытания превышает 48 часов и стабилизация не может быть завершена в течение 1,5 часов, она должна быть достигнута в течение 3,0 часов.

5. Выполнение теста

• Поддерживайте температуру, влажность и давление на заданном уровне согласно соответствующему стандарту.
• Продолжительность испытания начинается после достижения установившегося состояния.

6. Восстановление после теста

• По истечении указанного времени испытания условия в камере должны быть восстановлены до стандартных атмосферных условий (1–4 часа).
• Температура и влажность воздуха во время восстановления не должны превышать установленных пределов (допускается естественное охлаждение).
• Образцам необходимо дать полностью стабилизироваться перед дальнейшей обработкой.

7. Измерения в ходе испытаний (при необходимости)

• Электрические и механические проверки во время испытания должны проводиться без изменения условий испытания.
• Ни один образец не должен извлекаться из камеры до его извлечения.

8. Последующая проверка

• После восстановления (2–24 часа в стандартных условиях) образцы должны пройти визуальный, размерный и функциональный контроль согласно соответствующему стандарту.

---

Условия испытания

Если не указано иное, условия испытаний включают комбинации температуры и продолжительности, указанные в Таблице 1.

---

Тестовая настройка

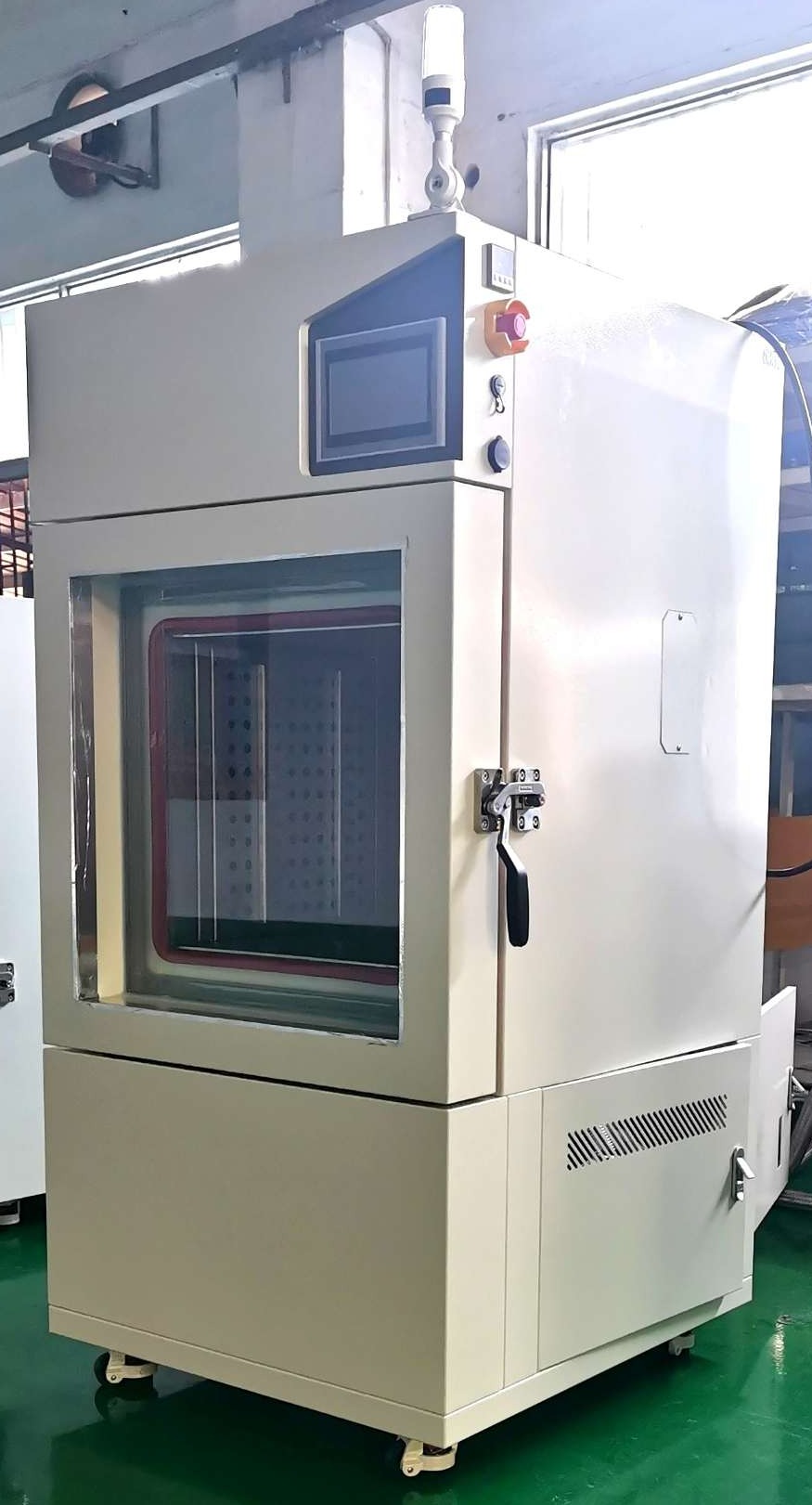

1. Требования к камере

• Датчик температуры должен контролировать температуру в камере.
• Перед испытанием воздух в камере необходимо продуть водяным паром.
• Конденсат не должен капать на образцы.

2. Материалы камеры

• Стенки камеры не должны ухудшать качество пара или вызывать коррозию образца.

3. Равномерность температуры

• Общий допуск (пространственное изменение, флуктуация и погрешность измерения): ±2°C.
• Для поддержания допустимого уровня относительной влажности (±5%) разница температур между любыми двумя точками в камере должна быть минимизирована (≤1,5°C) даже во время повышения/понижения температуры.

4. Размещение образца

• Образцы не должны препятствовать потоку пара.
• Воздействие прямого теплового излучения запрещено.
• Если используются приспособления, их теплопроводность и теплоемкость должны быть сведены к минимуму, чтобы не влиять на условия испытаний.
• Материалы крепления не должны вызывать загрязнение или коррозию.

3. Качество воды

• Используйте дистиллированную или деионизированную воду с:
• Удельное сопротивление ≥0,5 МОм·см при 23°C.
• рН 6,0–7,2 при 23°С.
• Перед подачей воды камерные увлажнители следует очищать скребком.

---

Дополнительная информация

В таблице 2 приведены температуры насыщенного пара, соответствующие сухим температурам (100–123°C).

Принципиальные схемы одноконтейнерного и двухконтейнерного испытательного оборудования показаны на рисунках 1 и 2.

---

Таблица 1: Серьезность теста

| Темп. (°C) | Относительная влажность (%) | Продолжительность (ч, -0/+2) |

Примечание: Давление пара при 110°C, 120°C и 130°C должно составлять 0,12 МПа, 0,17 МПа и 0,22 МПа соответственно.

---

Таблица 2: Температура насыщенного пара в зависимости от относительной влажности

(Диапазон температур в сухом состоянии: 100–123°C)

(Дополнительные столбцы для %RH и температуры насыщения будут следовать согласно исходной таблице.)

---

Разъяснение ключевых терминов:

«Насыщенный пар без давления»: среда с высокой влажностью без приложения внешнего давления.

«Стационарное состояние»: Постоянные условия, поддерживаемые на протяжении всего испытания.
